环氧漆主要特点包括：极强的附着力；优良的机械性能、耐磨、耐冲击力；优异的耐腐蚀、抗渗性能；高度的储存稳定性以及较长的保质期等，被广泛地应用于重防腐工程当中。不过环氧涂料较大的缺点就是耐候性较差，容易老化。长时间受到日光照射会出现粉化情况，所以只能用于底漆或室内用漆，通常是不适用于室外的。
环氧漆（环氧树脂防腐涂料）是众多防腐蚀涂料中应用较为广泛的涂料。通常来讲，对组份中含有较多环氧基团的涂料统称为环氧漆，其树脂是分子结构至少含有两个环氧基的高分子化合物。
用于环氧涂料的环氧树脂主要有双酚A型、双酚F型及酚醛环氧等环氧树脂。
那么环氧漆为何不适用于户外呢？
由于环氧树脂中含有芳香醚键，固化后的产物在太阳紫外线照射下极易发生降解断链，因此一般环氧涂料在户外经过日晒后涂膜会失光与粉化（如图所示）。所以，环氧漆通常是不宜作为户外的面漆使用。

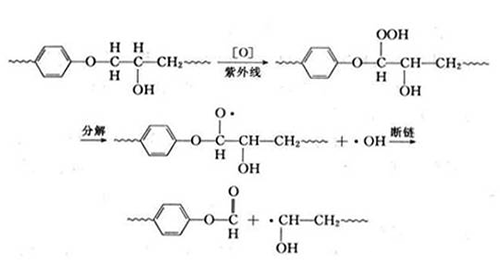

图：环氧树脂受紫外线作用粉化的机理
但是，并非所有的室外用漆都不能使用环氧漆，像下面几种情况：
情况一：环氧底漆不能用于户外？
环氧底漆是能够用于户外涂装底漆使用的，不过需要配套中间漆或面漆使用。常用的面漆有：丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆等。
情况二：环氧面漆不能用于户外涂装？
由于环氧面漆耐候性较差，户外使用时会因紫外线的照射，导致漆膜会失光与粉化，从而影响美观。如果对装饰美观没有要求，还是可以用于户外的。比如说：环氧面漆及环氧厚浆型涂料在远洋船舶的甲板、舱口盖，以及海洋采油平台上都有着广泛的应用，主要是由于这些大型钢铁结构有时候某些部位是不需要讲究装饰美观性的。
情况三：漆膜粉化后不具备防腐性能，需重新涂装？
环氧涂料的大气老化主要体现在粉化上使漆膜减薄，而并非像其他涂料会出现龟裂。对于防腐蚀涂料来说，龟裂远比粉化危害要大。粉化并不会一直进行下去，漆膜表面产生一定的粉化层后就会停止，涂层仍具备一定防腐性能，不过在室外的话还是建议另配面漆比较合适。
