环氧富锌底漆为何必须配中间漆使用呢?这主要是因其应用工况要求其需用到中间漆。
一般使用到环氧富锌底漆的涂装,大都是长期的、比较重要的钢结构建筑。比如说钢结构桥梁、钢结构建筑、海洋平台等,这些环境下通常都会要求油漆漆膜不可过薄。
1、根据ISO12944 对不同腐蚀环境、不同防腐期限的油漆涂层厚度要求:
腐蚀环境 | 使用期限 | 干膜厚度 |
C2 | 低 中 高 | 80 150 200 |
C3 | 低 中 高 | 120 160 200 |
C4 | 低 中 高 | 160 200 240(含锌粉)280(不含锌粉) |
C5-I C5-M | 低 中 高 | 200 280 320 |
环氧富锌底漆适宜的干膜厚度一般是在60μm~80μm左右。面漆涂层适宜的干膜厚度是在60~80μm,而对于C4中等以上涂装,剩余的涂膜膜厚应该使用中间漆。
2、环氧富锌底漆自身的特性决定其应该配套中间漆:

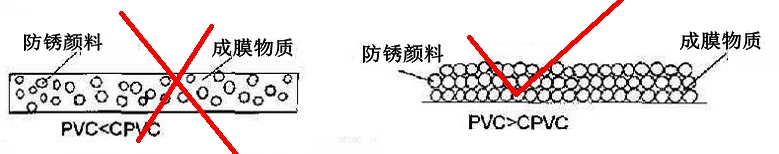

环氧富锌底漆的锌粉含量要求:PVC大于CPVC,才能发挥电化学防腐作用。但裸漏的锌粉也同样会与羟基发生反应,丙烯酸聚氨酯漆等均含有羟基。因此必须加涂中间漆。
涂装环氧云铁中间漆可实现1+1>2的效果。
1)环氧云铁中间漆封闭性能好,弥补了富锌底漆封闭性不足的短板;
2)鳞片状的云母氧化铁能抵御光线对涂层的破坏,也增强的面漆的耐候性;
3)环氧云铁中间漆本身就是比较优秀的屏蔽型防锈漆。
所以,环氧云铁中间漆在发挥本身作用的过程中,还为底漆和面漆分别提供了有效的防护作用,从而实现了1+1>2的效果。
